11 Janeiro 2012 - Entrega do trabalho AutoCad
Hoje foi a entrega final do trabalho do pormenor em AutoCad. O trabalho está publicado no site Mariana Pio.
Encontra-se entregue em dois formatos DWG e DWF

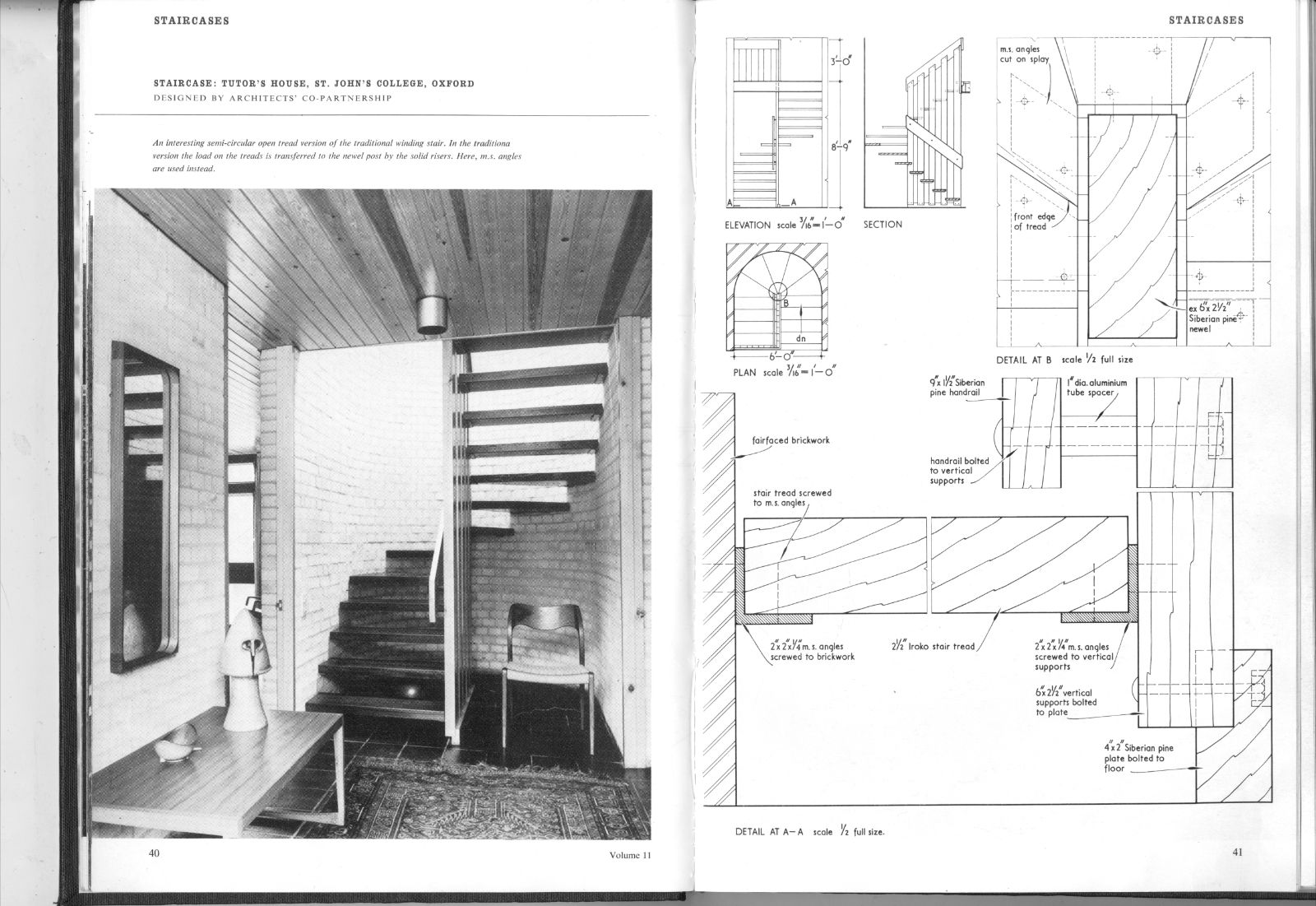

A digitalização do original encontra-se em JPG
Encontra-se entregue em dois formatos DWG e DWF
A digitalização do original encontra-se em JPG
4 Janeiro 2012
Iniciámos a aula por fazer um dado em 3D
Para fazermos o cubo que dá origem ao dado, usámos o comando BOX com 10,10,10
Para vermos em perspectiva usámos o comando VPOINT com 310º e 35º
Usando o comando XLINE criámos duas linhas que dividem a base do cubo em 4 partes iguais e que se intersectam no centro.
Usando o mesmo comando voltámos a colocar 2 XLINE em cada direcção para dividir cada quadrado em 4.
Colocámos no centro um esfera usando o comando SPHERE com 1cm de raio.
Mudámos a grelha que criámos anteriormente para o plano superior usando o comando MOVE.
Nessa face, criámos 6 esferas pois a soma de dis lados opostos tem que ser 7.
Voltámos a mudar a grelha para uma face lateral, usando o comando ALIGN.
Criámos esferas em toda a volta do dado.
Usando o comando SUBTRACT retirámos o volume das esferas ao cubo.
Usando o 3D orbit alterámos o visual style para Realistic e Xray.
Boleámos as arestas do cubo e dos buracos criados pelas esferas.
Para fazermos o cubo que dá origem ao dado, usámos o comando BOX com 10,10,10
Para vermos em perspectiva usámos o comando VPOINT com 310º e 35º
Usando o comando XLINE criámos duas linhas que dividem a base do cubo em 4 partes iguais e que se intersectam no centro.
Usando o mesmo comando voltámos a colocar 2 XLINE em cada direcção para dividir cada quadrado em 4.
Colocámos no centro um esfera usando o comando SPHERE com 1cm de raio.
Mudámos a grelha que criámos anteriormente para o plano superior usando o comando MOVE.
Nessa face, criámos 6 esferas pois a soma de dis lados opostos tem que ser 7.
Voltámos a mudar a grelha para uma face lateral, usando o comando ALIGN.
Criámos esferas em toda a volta do dado.
Usando o comando SUBTRACT retirámos o volume das esferas ao cubo.
Usando o 3D orbit alterámos o visual style para Realistic e Xray.
Boleámos as arestas do cubo e dos buracos criados pelas esferas.
21 Dezembro 2011
No início da aula foram-nos indicadas as espessuras que devemos colocar para cada tipo de linha no trabalho de AutoCad:
Também é possível predefinir o programa para que o documento seja sempre guardado na mesma versão.
Criaram-se várias layers, com as cores que vamos depois usar para definir as espessuras. Selecciona-se a coluna “plot” e muda-se a opção predefinida para que a layer das janelas não seja impressa.
Escolhemos a forma de imprimir, o formato e a impressora.
Para apagar todas as layers que não estão a ser usadas, usa-se o comando PURGE.
Colocamos a planta no layout usando o comando MVIEW e escolhendo a escala através de ZOOM 1000/50 XP.
Inserimos texto/legenda através do comando DTEXT.
Altera-se as legendas com o comando DIMSTYLE.
Por fim, altera-se a espessura das linhas de acordo com o indicado no início da aula, através do comando PLOT na opção ACAD.CTB
Cada cor de uma layer corresponde a uma espessura diferente.
Escala 1:2; 1:5 = 0.70 0.50 0.35
Escala 1:10; 1:20; 1:50 = 0.50 0.35 0.25
Escala 1:100 1:200 1:500 = 0.18 0.25 0.35
Foi-nos ainda indicado que o documento deve ser gravado na versão mais antiga para que possa ser aberto noutras versões.
Criaram-se
várias layers, com as cores que vamos depois usar para definir as
espessuras. Selecciona-se a coluna “plot” e muda-se a opção predefinida
para que a layer das janelas não seja impressa.
Também é possível predefinir o programa para que o documento seja sempre guardado na mesma versão.
Criaram-se várias layers, com as cores que vamos depois usar para definir as espessuras. Selecciona-se a coluna “plot” e muda-se a opção predefinida para que a layer das janelas não seja impressa.
De seguida, apagámos tudo o que estava no layout 1.
Escolhemos a forma de imprimir, o formato e a impressora.
Para apagar todas as layers que não estão a ser usadas, usa-se o comando PURGE.
Colocamos a planta no layout usando o comando MVIEW e escolhendo a escala através de ZOOM 1000/50 XP.
Inserimos texto/legenda através do comando DTEXT.
Altera-se as legendas com o comando DIMSTYLE.
Por fim, altera-se a espessura das linhas de acordo com o indicado no início da aula, através do comando PLOT na opção ACAD.CTB
Cada cor de uma layer corresponde a uma espessura diferente.
